一、设备用途：

本机是用(yong)于软包装锂电池最终真空(kong)封装,切除(chu)气袋边以及精切边、折边、烫边一体(ti)(ti)化整合(he)的设(she)备（可以减(jian)小一个操机人员，节约(yue)人工(gong)成本(ben)，减(jian)少物料周转，降低(di)电池的二(er)次(ci)污染）。

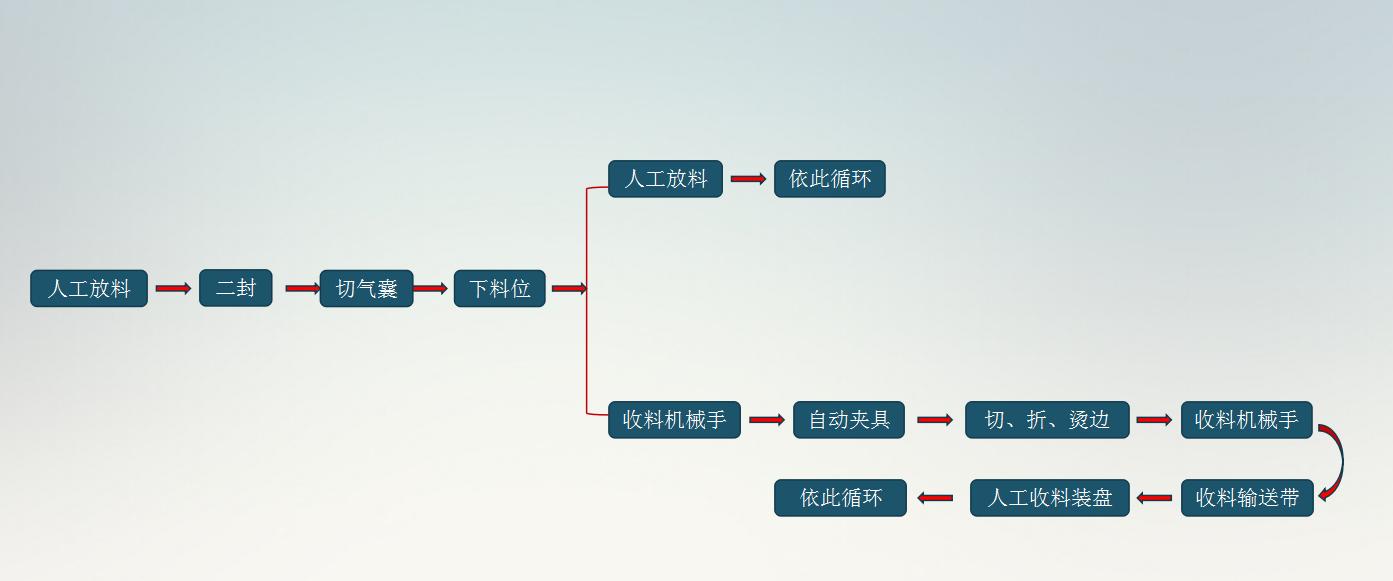

二(er)、设备(bei)工作(zuo)流程：

三、设备(bei)基(ji)本参数：

1、配置电(dian)源：AC220V/50Hz；功率：7.5KW

2、压(ya)缩(suo)空气(qi)：0.5~0.7Mpa  20L/Min

3、设备重量：约(yue)600Kg

4、真空(kong)源：≤–95Kpa

5、外形尺寸(cun)：2250*2400*1800mm(LxWxH)

(图片仅(jin)供参考以实物为(wei)准(zhun))

四、二(er)封技术(shu)参数

1、 封头长度：210mm，封印口宽度6mm,有(you)效封边(bian)长度≤180mm

2、 适用(yong)电芯本体长度L：10mm≤L≤180mm

3、 适(shi)用电(dian)芯本体宽度(du)W：9mm≤W≤110mm

4、 适(shi)用电芯厚度：2.5-12mm

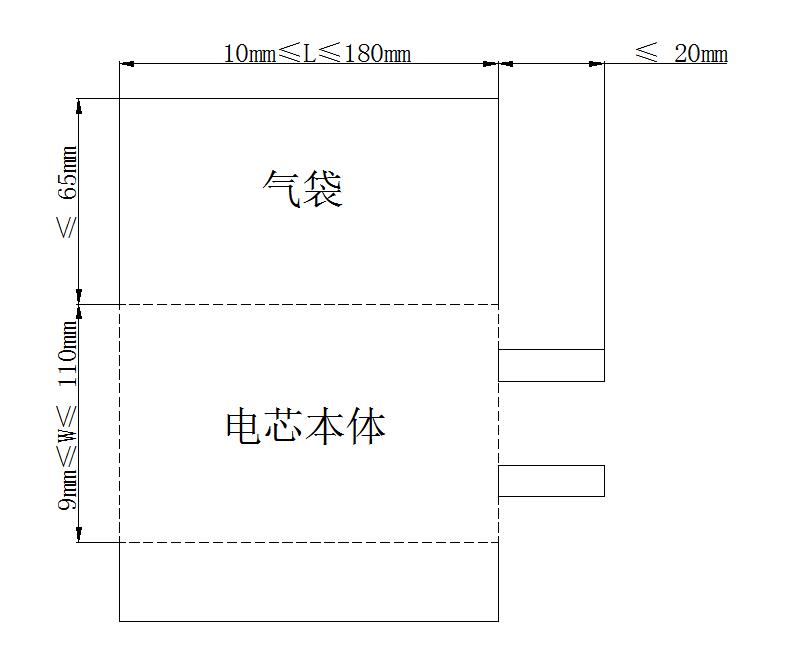

5、 适用电芯示意(yi)图

6、 剌刀(dao)口到电(dian)芯封(feng)边口之间距离约8mm,剌破口约10mm。

7、 气袋(dai)宽度：≤65mm

8、 刺(ci)破功能：有

9、 平(ping)压整形功(gong)能：有(you)

10、 可放电池数量M： 2个(ge)≤M≤10个(双腔)

11、 产能：≤1080PCS/H(501447型号(hao))，节拍为20S-30S,(具体(ti)产(chan)能根据电芯型号(hao),以及操作人(ren)员不同(tong)有(you)所不同(tong))；

12、 机台旋(xuan)转盘及(ji)相关铝(lv)件氧化处(chu)理。

13、 电解液(ye)过滤收集装置(zhi)：有

14、 双腔、双封头、双切刀： 是

15、 切刀有效长(zhang)度： 200mm

16、 切(qie)刀宽度：4.5mm

五、二封机构技术要求(qiu)

1．采用旋(xuan)转转盘(pan)送料结构，转盘(pan)分割器(qi)精密(mi)度：±0.1mm

2．机器封(feng)装对位精度：±0.1mm,封头平行(xing)度(du)：±0.01mm

3．封装时间调节范围(wei)：1s-30s,调(diao)节精度为: ±0.1mm

4．热封时间及真空时间在触摸(mo)屏上(shang)设定：封装压力在操作面板调节，

5．温度(du)精度(du)控制在±5℃范围内(nei)，PLC程序控制，若温度超(chao)(chao)高或超(chao)(chao)低自动停止报警;

6．封装采用(yong)双(shuang)封头和双(shuang)封腔结构(gou)；

7．发(fa)热管采用(yong)1000瓦(wa); 封头工作温度范围室温≤~300℃；

8．上封头气缸(gang)直(zhi)径(jing)63mm，刺刀(dao)气缸直径25mm；

9．门窗均(jun)采(cai)用钣金烤漆制作(zuo)，排气扇装在顶部；

10．切气(qi)囊采用双切边刀结(jie)构，每对切边刀独立切边；

11．切(qie)(qie)边采用耐磨腐蚀刀具钢制(zhi)作，切(qie)(qie)刀寿命(ming)＞60万次；

六、切、折(zhe)、烫机构技术参数及功能要求

1、设备的加工(gong)精(jing)度在0.05mm之内。

2、单折双(shuang)折均可。

3、切(qie)刀同步反向转(zhuan)动，切(qie)边(bian)精度高，切刀寿命达(da)120 万次以上。

4、四大机(ji)构(gou)可同时(shi)调(diao)节进出，调(diao)节灵(ling)活方便。

5、各机构位置调节均(jun)为(wei)直(zhi)线滑轨导向(xiang)。

6、折边轮材料为模具钢，耐(nai)磨(mo)耐(nai)用。

7、效率:机台单循环效率6~8秒，综合效率依据人工取料(liao)放料(liao)速度不等(deng)，

每次(ci)放料数量根据电芯长短不等(deng)。

8、夹具长：375MM(有效(xiao)长)。

9、切边(bian)裁(cai)切精度±0.1MM。

10、合格率99％以上（不(bu)包含人(ren)工操作不(bu)当(dang)引起的(de)不(bu)良和电芯(xin)来料不(bu)良，

只(zhi)限(xian)机台(tai)本身(shen)合格率）。

11、双折边(bian)不超(chao)出(chu)本体，折烫边(bian)一次成型。

七、配(pei)置清单(dan)

1、关(guan)键(jian)标准件品牌

2、易(yi)损件清单

3、随(sui)机配送清单

八(ba)、配(pei)置(zhi)和标准

1.设(she)备(bei)噪(zao)音：≤65db。

2.设(she)备符合国家有关机电设(she)备的(de)安(an)全(quan)标准(zhun)，没有明显或潜在的(de)设(she)计安(an)全(quan)隐患。

3.随(sui)机(ji)附送(song)机(ji)器的操作(zuo)说明书(shu)和设(she)备维(wei)修手册。

4.随(sui)机附送机器的电气控制图，气动控制图和外购件说明书等资料。
